數控繞線機

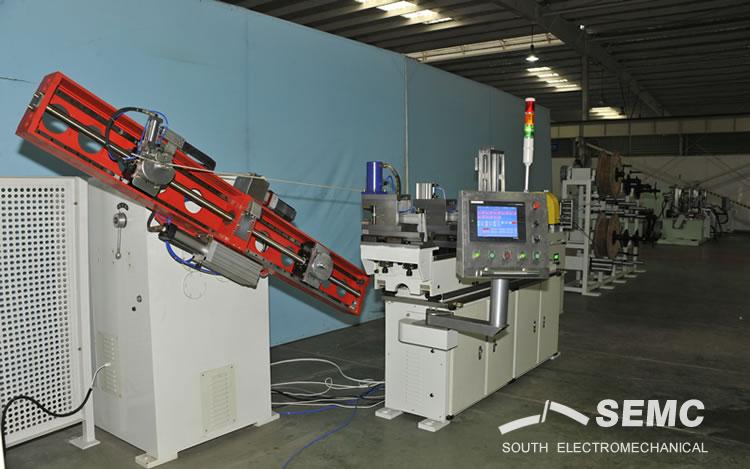

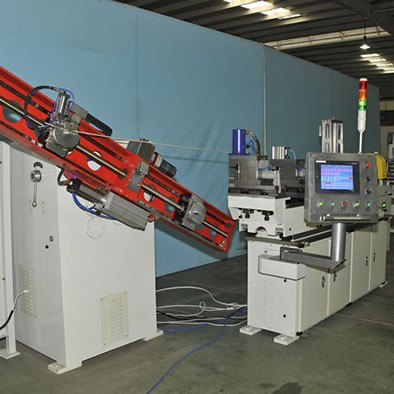

SKRB-20/-30 型在線繞包機

型號: SKRB-20/-30
線圈總長(最大): 2200/3200mm
轉數計數容量: 0~9999
放線架線盤軸數: 按客戶要求

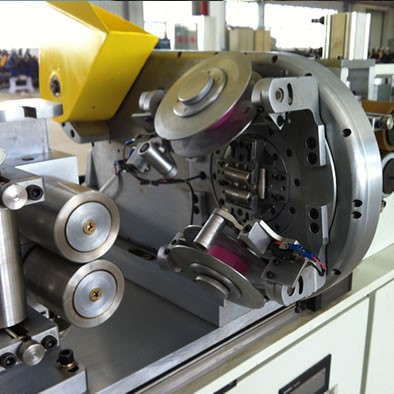

一、該設備在本公司標準SKRX-20/-30基礎上增加在線匝間絕緣繞包功能而成。可在線圈繞制的同時對并線后的導線束進行絕緣包扎,以滿足線圈匝間絕緣性能要求,也可進行常規線圈繞制。



二、主要技術參數                     SKRB-20 / SKRB-30

單根導線寬度                      5~12mm

單根導線厚度                      1.5~4mm

線圈梭心距                      300~2000 / 300~3000mm

線圈截面寬度A                     5~25mm

線圈截面高度B                     10~80mm

主軸轉速(無級變速)                5~25r/min

繞包頭轉速(無級可調)                0~250r/min

絕緣帶張力(2帶盤獨立調節)            0~50N

絕緣帶疊包量                     1~25mm

主軸最大扭矩                     3000/6000N.m

放線架(單線棍)阻尼力矩             5~100N.m

放線架線盤軸數                   按用戶要求



項目item

參數paras.


model: SKRB20-8

單根導線寬度single wire width

2.5~15mm

單根導線厚度single wire depth

1~4mm

SKRB20線圈總長度范圍coil total length L1

400~2200 mm

SKRB30線圈總長度范圍coil total length L1

400~3200 mm

SKRB20線圈梭心距coil bobbin distance L2

300~2000mm

SKRB30線圈梭心距coil bobbin distance L2

300~3000mm

線圈截面寬度coil section width A

5~25mm

線圈截面coil section height B

10~80mm

引線長度范圍 coil lead length range

50-350 mm

梭芯直徑coil bobbin diameter

依客戶要求定制upon customer request

放線盤數量pay-off reel qty.

按客戶要求定制upon customer request

并列根數paralleling wire number

2

距離地面中心高度height above ground center

1250 mm

繞線后尺寸精度size accuracy after winding

±0.2mm(未下模具之前)

在線同步匝間繞包頭轉速online synchronous interturn win

ding&taping head rotating speedMax.

220r/min

疊包率overlap rate

0-75%可調節adjustable

主軸轉速main shaft rotating speedstepless speed change無級變速)

0~25r/min實際工作轉速受匝間繞包速度限制actual working speed subject to interturn winding&taping speed

主軸最大載荷main shaft max. load

1000kg

轉數計數容量revolution counting capacity

0~9999

放線架(單線棍)阻尼力矩(雙阻尼)pay-off rack (single wire rod) damping torque (double damping)

5~100N.m
