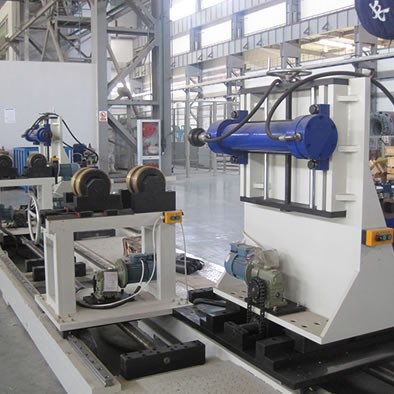

本機適用于發電機轉子裝配制造過程中轉子直部槽打槽楔工序。由2套液壓打槽楔頭、2套轉子滾輪架和固定床身、移動床身、導軌、液壓站、操作系統、檢測系統組成。

工作時將發電機轉子軸擱放在轉子滾輪架上，轉子逐槽配墊楔下墊條，由兩端的液壓槽楔機將槽楔壓入轉子槽內。

主要技術參數

轉子本體直徑范圍：            Φ520～900mm

轉子本體長度范圍：            1200～4000mm

轉子軸頸直徑范圍：            Φ180～520mm

轉子軸的全長范圍：            4100～9500mm

槽楔機軸向調整工作范圍：        1500～4500mm

液壓缸工作高度調整范圍：        850～1100mm

最大承載重量：               25t

滾輪中心距：               300～500mm（可調）

滾輪直徑：                 Φ200～250mm

滾輪寬度：                 180～200mm

輪面材料：                 金屬橡膠組合輪面（或合金銅輪面）

滾輪線速度：                0.4～1 m／min

操作方式：                 手操點動

調速方式：                 變頻無級調速
